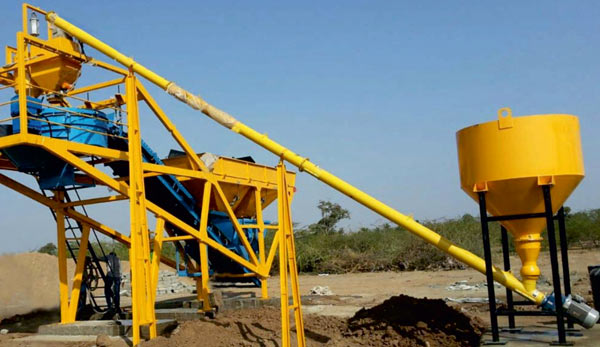

Một số dự án trạm trộn bê tông đã thực hiện
Hoạt động chế tạo silo xi măng của nhà máy
Với hệ thống trạm trộn bê tông do Việt Nhật sản xuất lắp đặt luôn có sự vận hành tốt nhất, giá cả hợp lý nhất.
Hãy gọi ngay cho chúng tôi nếu quý vị đang cần nhà cung cấp lắp đặt tốt nhất cho dự án trạm trộn của bạn.

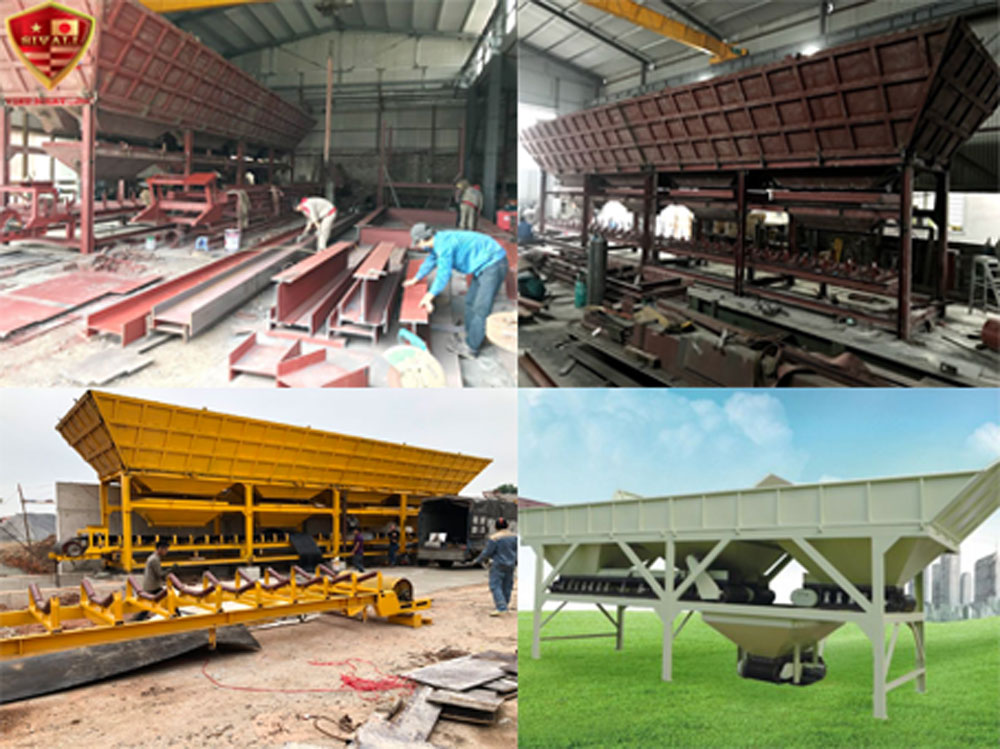

Quá trình sản xuất phễu chứa liệu tại nhà máy
I. TRẠM TRỘN BÊ TÔNG BAO GỒM NHỮNG GÌ
1. Cối trộn bê tông
Cối trộn bê tông là sản phẩm dùng để trộn đều các thành phần vật liệu: cát, đá, xi măng, chất phụ gia và nước để tạo nên hỗn hợp bê tông
Tính năng đặc biệt
Đáp ứng nhu cầu sản xuất công suất lớn trong các hệ trạm trộn. Thích hợp để trộn các cốt liệu quá khổ có kích thước tối đa 180mm.
Hệ thống giám sát duy nhất để theo dõi tình trạng máy trộn. Hệ thống bôi trơn đa bơm tự động đặc biệt.
Hệ thống phun nước nhiều ống để đảm bảo trộn nhanh và kỹ lưỡng.
Hệ thống cân tùy chọn và hệ thống giám sát độ ẩm vi sóng.
Công suất dao động từ 1,5 cu.m. đến 6.0 .

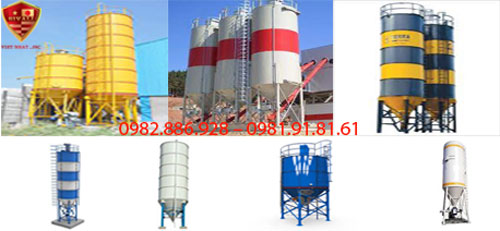

2. Silo xi măng
Số lượng: 1, 2, 3, 4, 6 (Cái)
Khối lượng chứa : 40, 60, 90, 120, 150, 180 (tấn)
Đường kính silo : 2870 - 3.500 mm
Chiều cao phần trụ : 6, 8, 10, 12(m)
Côn đáy 4 - 6 mm
Các khoang còn lại 3 - 5mm
Ốp tăng cứng
Chân silo : Chân 4 - 6m – Ø219×5-6 (mm)
Thanh giằng chân silo : Thép hình V63×63×5(mm)
Lọc bụi : Theo tiêu chuẩn Việt Nhật
Lọc bụi silo xi măng bao gồm: 13 lõi lọc và 01 đầm rung rũ bụi (0.25Kw). Đảm bảo về vệ sinh môi trường. Silo có đầy đủ lan can, sàn thao tác, van bướm xả đáy, sục khí, giảm áp,
Lan can và thang lên xuống ....theo tiêu chuẩn. Đảm bảo chắc chắn, thẩm mỹ
Sản phấm silo do Việt Nhật sản xuất
3. Phễu cấp liệu, hệ định lượng
Động cơ điện chạy băng tải: Động cơ liền hộp số 11KW-380V: 01 cái.
Băng tải dẫn liệu: 01 cái
Công suất cấp liệu: 60 M3/H
Đóng mở xả liệu: Dạng xi lanh khí nén.
Trọng lượng cân max: 3000 kg.
Chiều cao tiếp liệu: 3000 mm.
Dung tích ngăn cộng dồn: 1.6 m3/1 ngăn.
Số ngăn chứa liệu : 03(ngăn) – 08 cửa xả liệu
Chân đỡ hệ định lượng : Thép Đúc I200x150(mm), U100(mm), Tôn 10(mm)
Thành phễu : Tôn CT3, dày 5mm, Ốp tăng cứng U80(mm)
Hệ cân độc lập: cát + đá.
Khối lượng cân Max : 3600(kg)
Khối lượng cân Min : 1050(kg)
Đầu cân chữ Z-2tấn : 16 cái/04 phễu.
4. Băng tải xiên, băng tải ngang
Chiều dài : Theo yêu cầu thực tế
Năng suất thiết kế : Theo yêu cầu
Khung băng tải : Thép Đúc U250, U200×75(mm)
Giằng khung băng tải : Thép Đúc U120mm,V63(mm).
Chân đỡ băng tải – Thanh giằng : Thép Đúc I200×100mm : U100 và V63×5(mm).
Động cơ dẫn động : 01- 30(Kw)
Hộp số có Backstop : 01 – 33(Kw) – Bonfi – Ấn Độ 11 Lan can sàn thao tác : 02 bên (U80x4, V63x5mm....).
Hệ thống băng tải xiên đầy đủ lan can 2 bên được làm bằng U80, sàn đi lại bằng V63, tay vịn bằng hộp mạ kẽm, mái che tôn sóng chống mưa.
Hệ thống con lăn chạy ổn định, có máng phụ hứng vật liệu thừa ở đuôi băng tải. Đảm bảo tính chắc chăn, thẩm mỹ của trạm.
Hệ thống băng tải ngang đầy đủ be liệu hai bên chống trào liệu. Hệ thống con lăn chạy ổn định, đảm bảo tính chắc chắn,thẩm mỹ và hiệu quả.
bang-tai-tram-tron-be-tong
5. Phễu cân xi măng, cân nước
Phễu cân xi
Trọng tải cân: 300 ÷ 500 Kg/ 1 lần.
Vị trí lắp đặt: Trên miệng máy trộn.
Số loadcell cân: 03 cái.
Kiểu đóng mở: Bằng khí nén.
Phễu cân nước
Trọng tải cân: ≤ 350 Kg/1 lần cân.
Vị trí lắp đặt: Trên miệng máy trộn.
Số loadcell cân: 01 cái.
Gồm cả động cơ hút xả nước 2.2Kw.
Kiểu đóng mở: Bằng khí nén.
Hàng mới 100 %
Hệ thống khung tầng 2 có lan can, sàn thao tác, tay vị 4 bên.
Tất cả các phễu được đóng mở bằng khí nén, phễu chờ xả sử dụng 02 cái xilanh 160×300(mm). Đảm bảo tính chắc chắn, thẩm mỹ.
Phễu cân xi măng, cân nước
6. Nhà điều khiển
Kích thước: DXRxC: Theo nhà cung cấp
Có xốp cách âm, cách nhiệt, chống nóng, vách nhựa, cửa kính.
Bao gồm lắp đặt điều hòa, quạt, trang bị đầy đủ bàn ghế, hệ thống chiếu sáng, cách nhiệt, cửa kính có thiết kế chống bụi, chống ẩm.

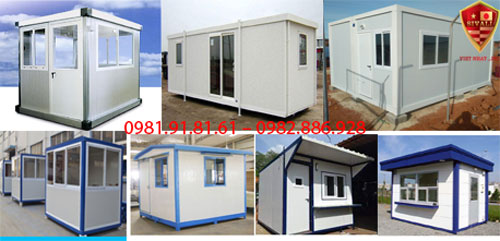

Một số mẫu cabin điều khiển trạm trộn

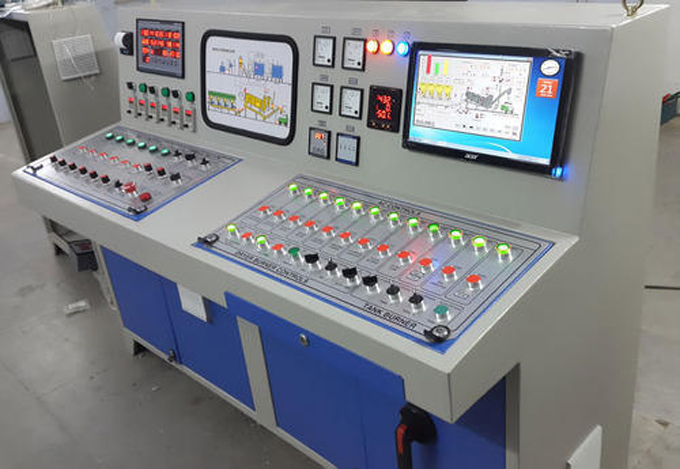

7. Tủ điện điều khiển trung tâm
Thiết bị đóng cắt: Áp tô mát, công tắc tơ, rơ le nhiệt, rơ le trung gian,... của hãng LS – Korea.
Thiết bị điều khiển chính: Bộ điều khiển lập trình PLC dòng S7-200 của Siemens, kết nối hệ thống máy tính điều khiển và màn hình hiển thị, giám sát điều khiển HMI.
Đầu cân hiển thị chính xác khối lượng hãng Keli Trung Quốc.
Phần mềm điều khiển: Do công ty Tân Phát cung cấp.
Các thiết bị có xuất xứ và chứng nhận chất lượng đầy đủ.

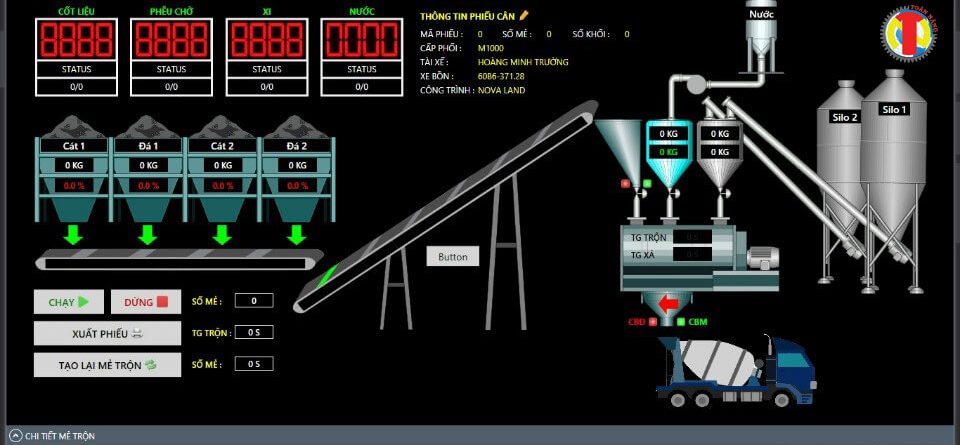

8. Phần mềm điều khiển toàn hệ thống
Sản phẩm phẩm được phát triển trên nền tảng ngôn ngữ lập trình Micrisoft Visual Basic 6.0.
Ngôn ngữ sử dụng Tiếng Việt.
Giao diện tổng quan dễ hiểu, dễ sử dụng
Phần mềm được tích hợp cho tất cả các hệ thống trạm trộn bê tông.
Cài đặt cấp phối không hạn chế số lượng
Cài đặt thông số thời gian và hiệu chỉnh cân
Lưu giữ đầy đủ các dữ liệu đã trộn
Định dạng phiếu giao hàng ,cấp phối và các thông tin cần khai báo theo yêu cầu khách hàng.
Tối giản hóa toàn bộ quá trình vận hành, đẩy mạnh khả năng chạy tự động của hệ thống với
Chức năng nhập thông tin khách hàng.
Chức năng nhập Mark bê tông.
Nhập số khối trộn
Thêm các chức năng bù nước, bù xi, tự động dừng lại chờ cấp đủ nước, đủ xi trong trường hợp bị hết liệu.
Thêm tính năng dừng chờ xe KIP để tăng năng suất trạm trộn bê tông.
Thêm tính năng chia mẻ trộn
II. QUY TRÌNH LẮP ĐẶT TRẠM TRỘN BÊ TÔNG TIẾN HÀNH NHƯ THẾ NÀO?
1. Lựa chọn mô hình, công suất làm việc.
Đầu tiên khách hàng cần lựa chọn loại hình, công suất làm việc cho sao nó phù hợp với nhu cầu của thị trường địa phương cũng như mức đầu tư của đơn vị. Chúng tôi sẽ có những tư vấn cơ bản nhất nhằm đưa ra được câu trả lời từ khách hàng là đâu là lựa chọn phù hợp, tránh tình trạng đầu tư lớn nhưng thị trường đầu ra nhỏ, hoặc đầu tư dàn trải không cần thiết gây thất thoát lãng phí.

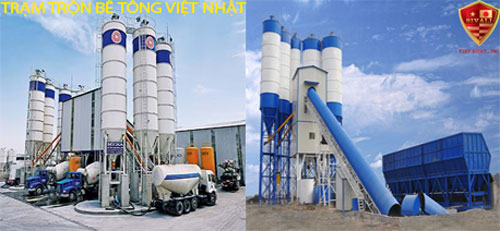

Một số dự án trạm trộn bê tông đã thực hiện

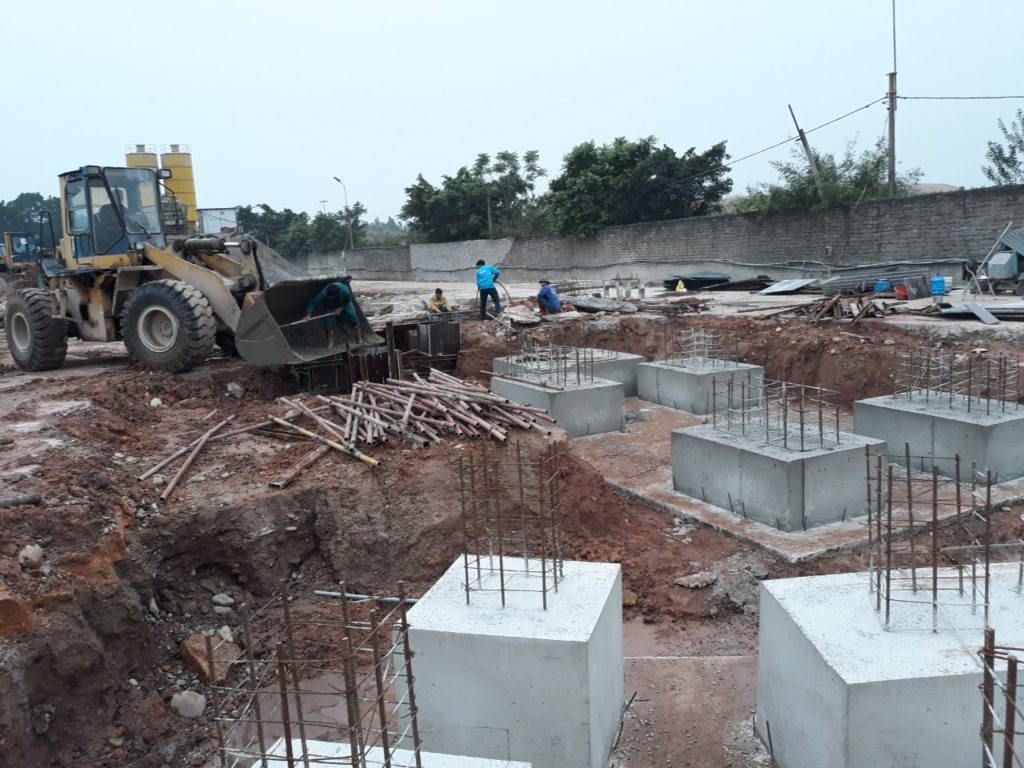

2. Xây dựng hệ thống móng
Là cơ sở, nền móng giá đỡ cho toàn bộ các chi tiết, kết cấu sắt thép phía trên. Toàn bộ cấu hình, chi tiết cấu tạo của móng trạm trộn được tính toán, lên phương án tỉ mỉ nhất. Tất cả được thiết kế chính xác tới từng chi tiết nhỏ, đảm bảo cho toàn bộ quá trình lắp giáp, kết nối sau này. Từng giai đoạn, từng quá trình cần triển khai ra sao, công đoạn làm việc đều được tính toán chi tiết nhất.

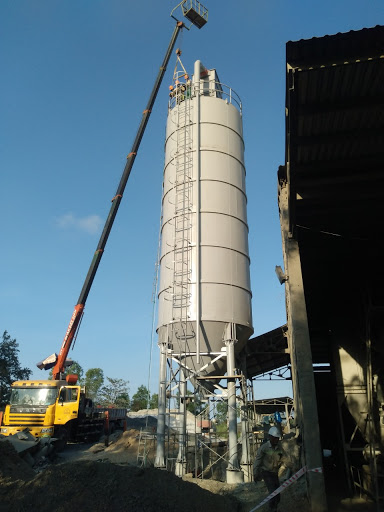

3. Lắp đặt silo xi măng
Silô xi măng được sử dụng để chứa các loại vật liệu rời (xi măng, tro bay, bột đá ...) với khả năng chứa từ 60 tấn đến 500 Tấn. Silo là thiết bị có khả năng chứa được số lượng lớn, tổn thất ít và dễ sử dụng. Tác dụng của silo là bảo vệ xi măng không bị mưa và không khí ẩm.

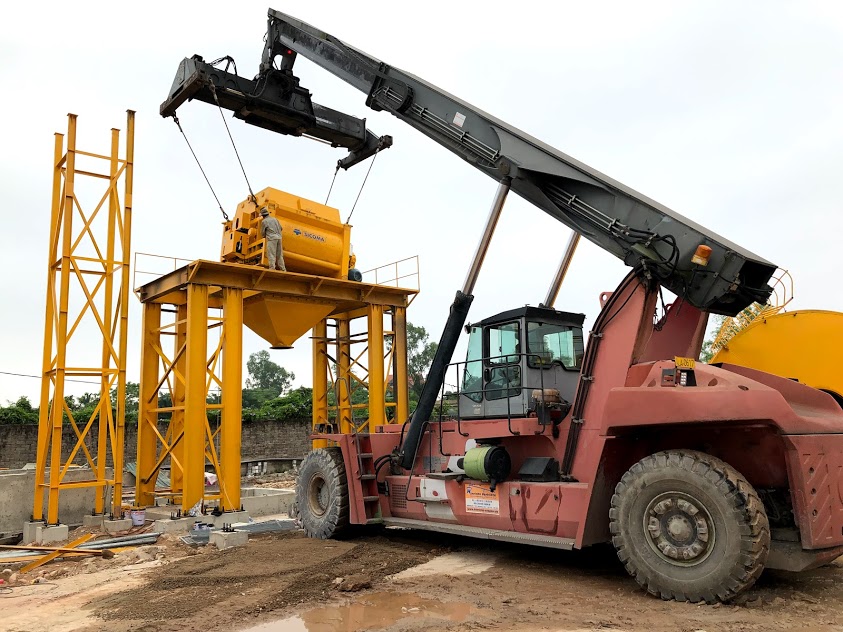

Lắp đặt cối trộn bê tông
Cối trộn là thiết bị trọng tâm của trạm trộn và đây cũng là thiết bị chiếm giá trị lớn nhất trong toàn bộ hệ thống trạm trộn. Việc lắp đặt và bố trí vị trí cối là rất quan trọng, nó ảnh hưởng nhiều tới quá trình sản xuất bê tông thương phẩm về sau này
lắp đặt cối trộn
